Система контролю тиску в шинах TPMS K45P з внутрішніми датчиками до 3.5 бар у прикурювач автомобіля

TPMS K45P — бездротова система контролю тиску та температури в шинах автомобіля з чотирма внутрішніми датчиками. Інформація про стан кожного колеса відображається на кольоровому цифровому дисплеї, який підключається безпосередньо до розетки прикурювача. Система допомагає своєчасно виявляти відхилення тиску та перегрівання шин, підвищуючи безпеку й комфорт під час руху.

⭐ Переваги

✅ 4 внутрішні датчики — контроль кожного колеса окремо.
✅ Контроль у реальному часі — відображення тиску та температури шин.
✅ Максимальний тиск до 3,5 бар — для контролю тиску в шинах легкових автомобілів.
✅ Бездротова передача даних — без необхідності прокладати дроти від коліс до салону.
✅ Зручне підключення — дисплей працює від автомобільної розетки прикурювача 12 В.
✅ USB-порт — для заряджання сумісних мобільних пристроїв.
✅ Регульований кут нахилу дисплея — зручне налаштування положення екрана.
✅ Цифровий дисплей — одночасне відображення показників усіх чотирьох коліс.
✅ Звукові та візуальні попередження — про небезпечні відхилення контрольованих параметрів.
✅ Чип Infineon — виробник заявляє про стабільну роботу та чутливе виявлення змін.

🔧 Характеристики

• Модель: K45P

• Тип пристрою: бездротова система TPMS

• Тип датчиків: внутрішні, встановлюються всередині коліс

• Кількість датчиків: 4 шт.

• Контрольовані параметри: тиск і температура шин

• Максимальний контрольований тиск: до 3,5 бар

• Передача даних: бездротова, 433,92 МГц

• Живлення дисплея: від автомобільної розетки прикурювача 12 В

• Додаткові можливості: USB-порт для заряджання пристроїв, звукові та візуальні попередження

• Встановлення датчиків: на вентилі коліс замість стандартних вентилів, із монтажем усередині шини

• Захист датчиків: IP67 — за даними виробника

• Сумісність: легкові автомобілі з відповідною розеткою живлення та сумісними вентилями коліс

📦 Комплектація

• Дисплей TPMS K45P із підключенням до прикурювача — 1 шт.

• Внутрішні датчики тиску та температури — 4 шт.

• Комплект кріпильних елементів для датчиків

• Інструкція з експлуатації

⚠️ Важливо перед покупкою

• Це версія K45P із внутрішніми датчиками, які встановлюються всередині коліс. Для монтажу необхідно демонтувати шини, тому рекомендується звернутися до шиномонтажу.

• Дисплей підключається до автомобільної розетки 12 В. Не плутайте цю модель із версіями, що мають інші способи живлення.

• Показники системи TPMS допомагають контролювати стан шин, але не замінюють перевірку тиску манометром.

• Перед замовленням переконайтеся, що максимальний тиск 3,5 бар відповідає вимогам вашого автомобіля.

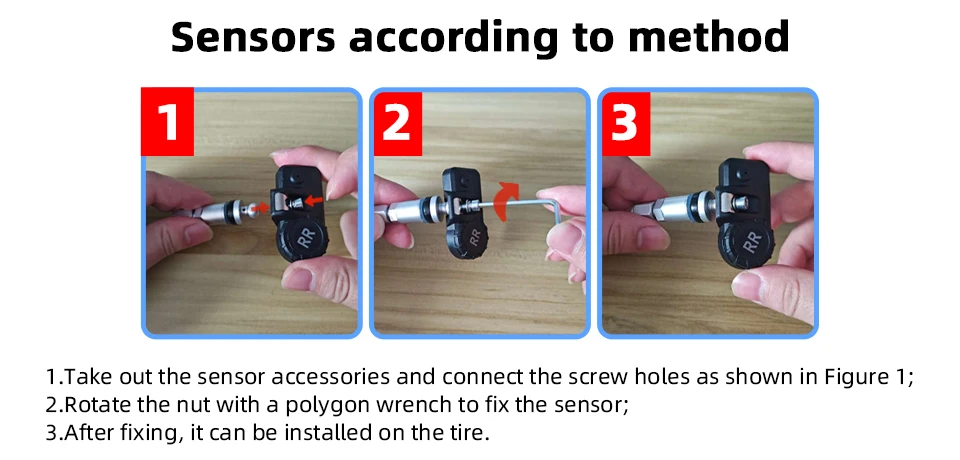

Як підключити вбудовані датчики

1. Вийміть аксесуари датчика та під’єднайте їх до отворів для гвинтів, як показано на рисунку 1;

2. Поверніть гайку за допомогою багатокутного ключа, щоб зафіксувати датчик;

3. Після фіксації його можна встановити на шину.

Основні характеристики

Не ризикуйте: небезпека неправильного тиску в шинах.

Занадто високий тиск послаблює гальмівну систему. Занадто низький тиск може призвести до прориву гідравліки. У будь-якому випадку ви витратите паливо даремно та зіткнетеся з ризиками під час водіння. Регулярно перевіряйте тиск для безпечнішої та плавнішої їзди.

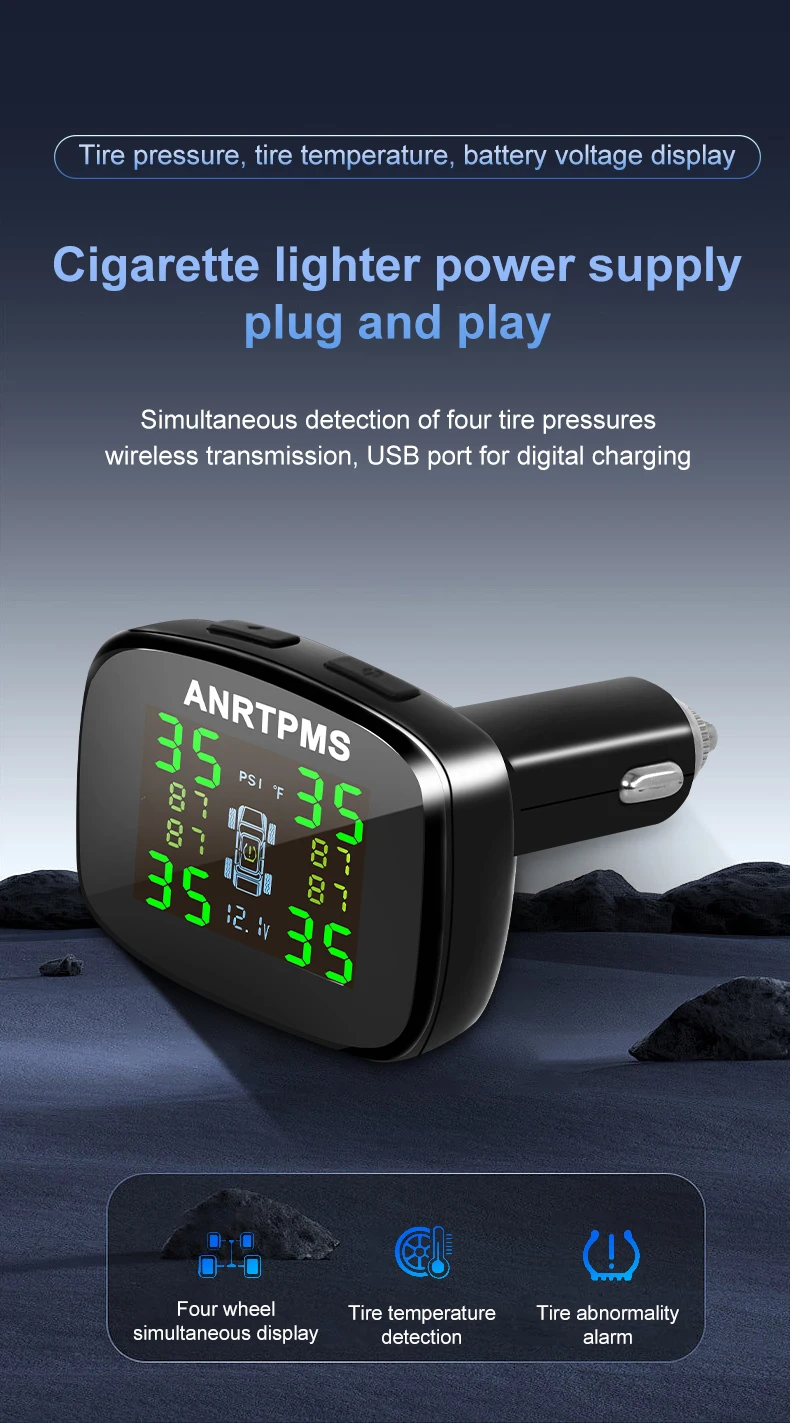

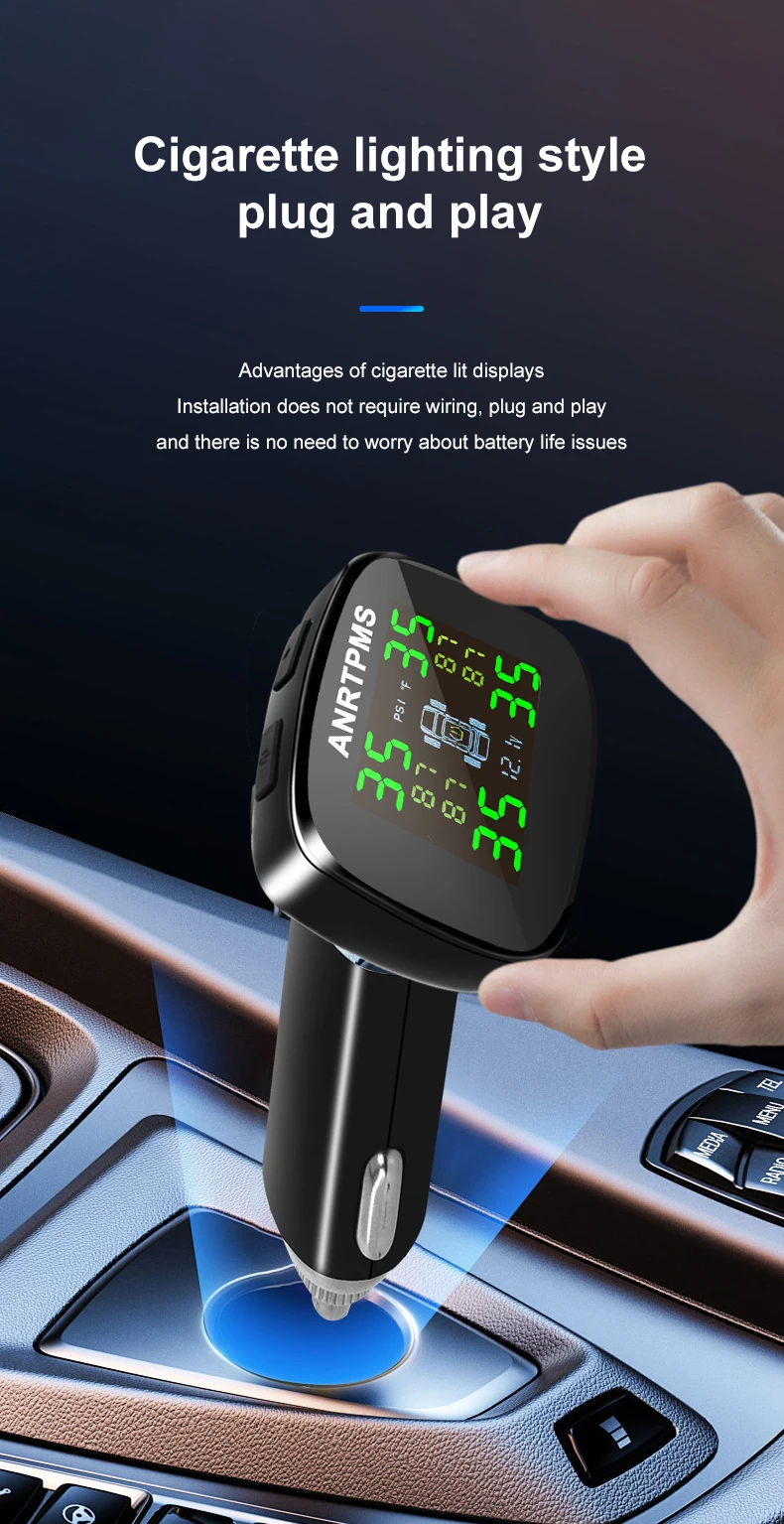

Легке живлення від прикурювача

Насолоджуйтесь максимальною зручністю. Цей дисплей встановлюється за лічені секунди — просто підключіть його до 12-вольтового порту вашого автомобіля. Це справжнє бездротове рішення, яке працює від мережі вашого автомобіля, тому вам ніколи не доведеться думати про акумулятори.

Моніторинг у режимі реального часу, простота бездротового з'єднання

Ця система оснащена бездротовими датчиками для легкого встановлення без проводів. Вона постійно перевіряє всі чотири шини незалежно, надаючи дані в реальному часі та миттєві сповіщення про будь-які проблеми з тиском безпосередньо на єдиний, зручний для читання монітор.

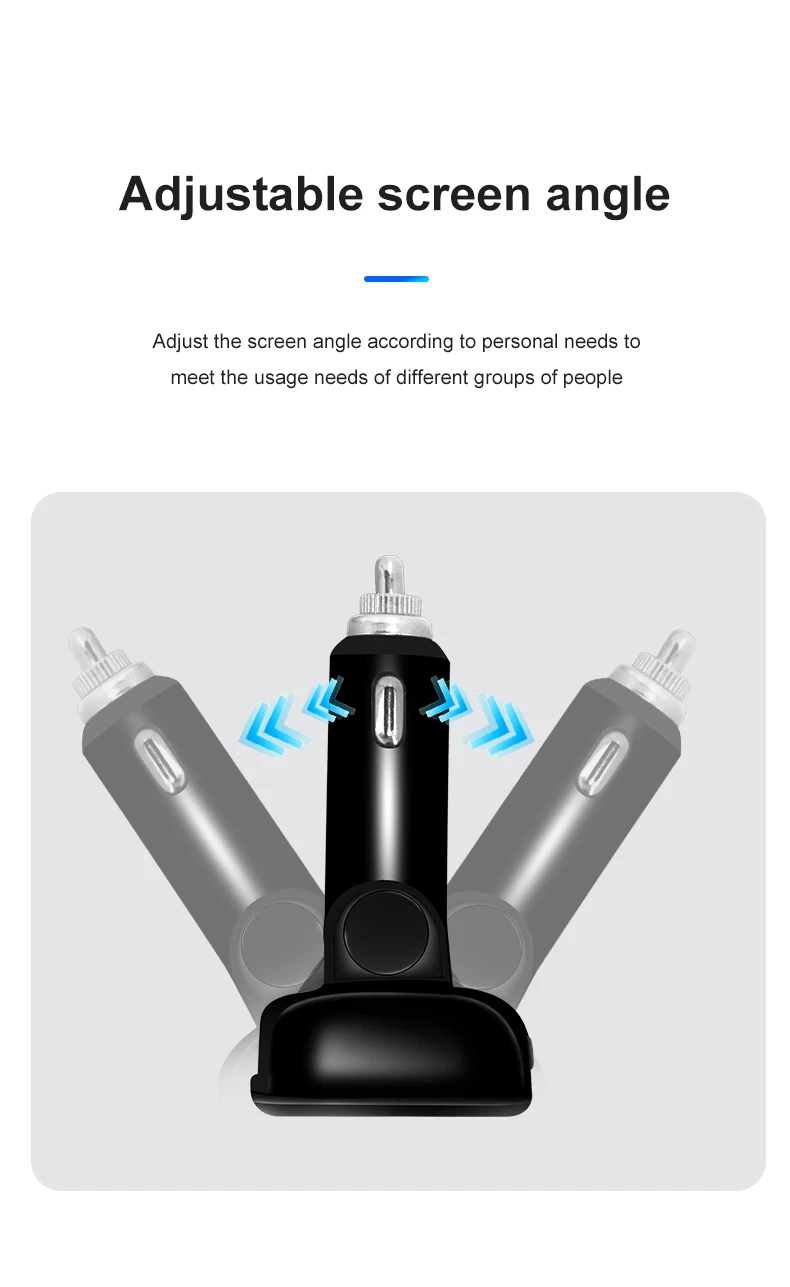

Регульований екран для персоналізованого комфорту

Нахиліть екран, щоб мінімізувати відблиски та досягти ідеального кута огляду для користувачів будь-якого зросту.

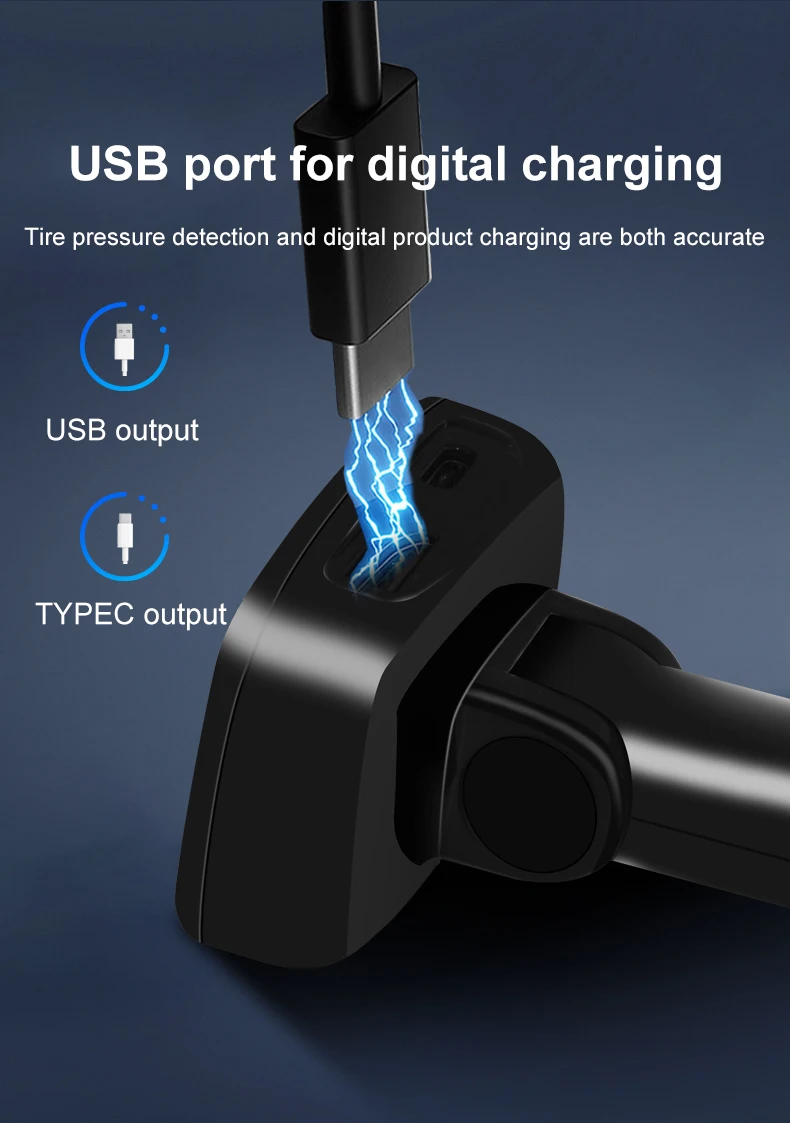

Заряджайте свої пристрої. Слідкуйте за станом шин.

Оснащений спеціальним USB-портом для зарядки та точною системою контролю тиску в шинах, все в одному компактному пристрої.

Підвищена стабільність завдяки чіпу Infineon

Оснащений імпортованим сенсорним чіпом Infineon для чудової продуктивності, що поєднує високу стабільність з чутливим виявленням та низьким енергоспоживанням.

Підходить для всіх моделей

Розроблено для універсальної сумісності з моделями автомобілів на ринку.

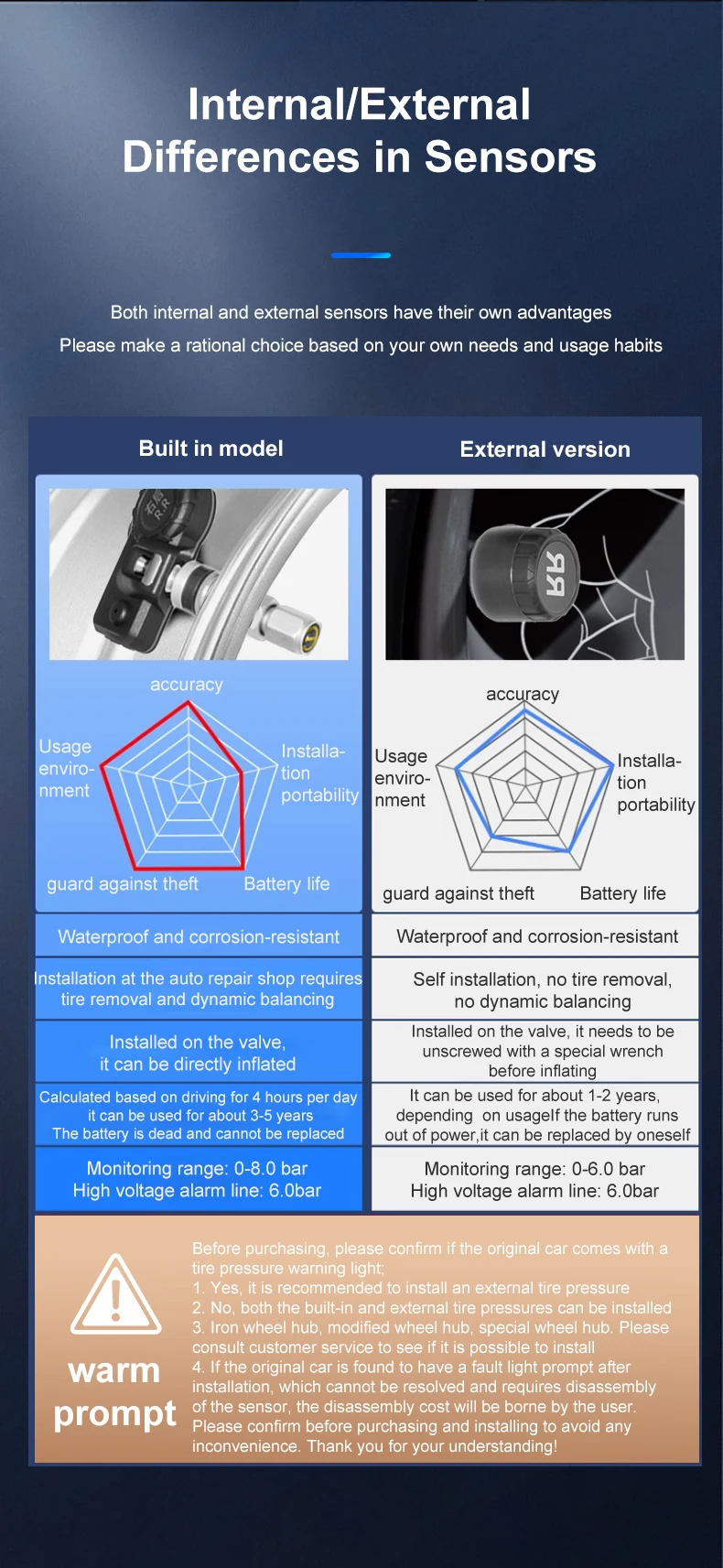

Внутрішні та зовнішні датчики

Кожен пропонує унікальні переваги. Ваш вибір має відповідати вашим особистим потребам.

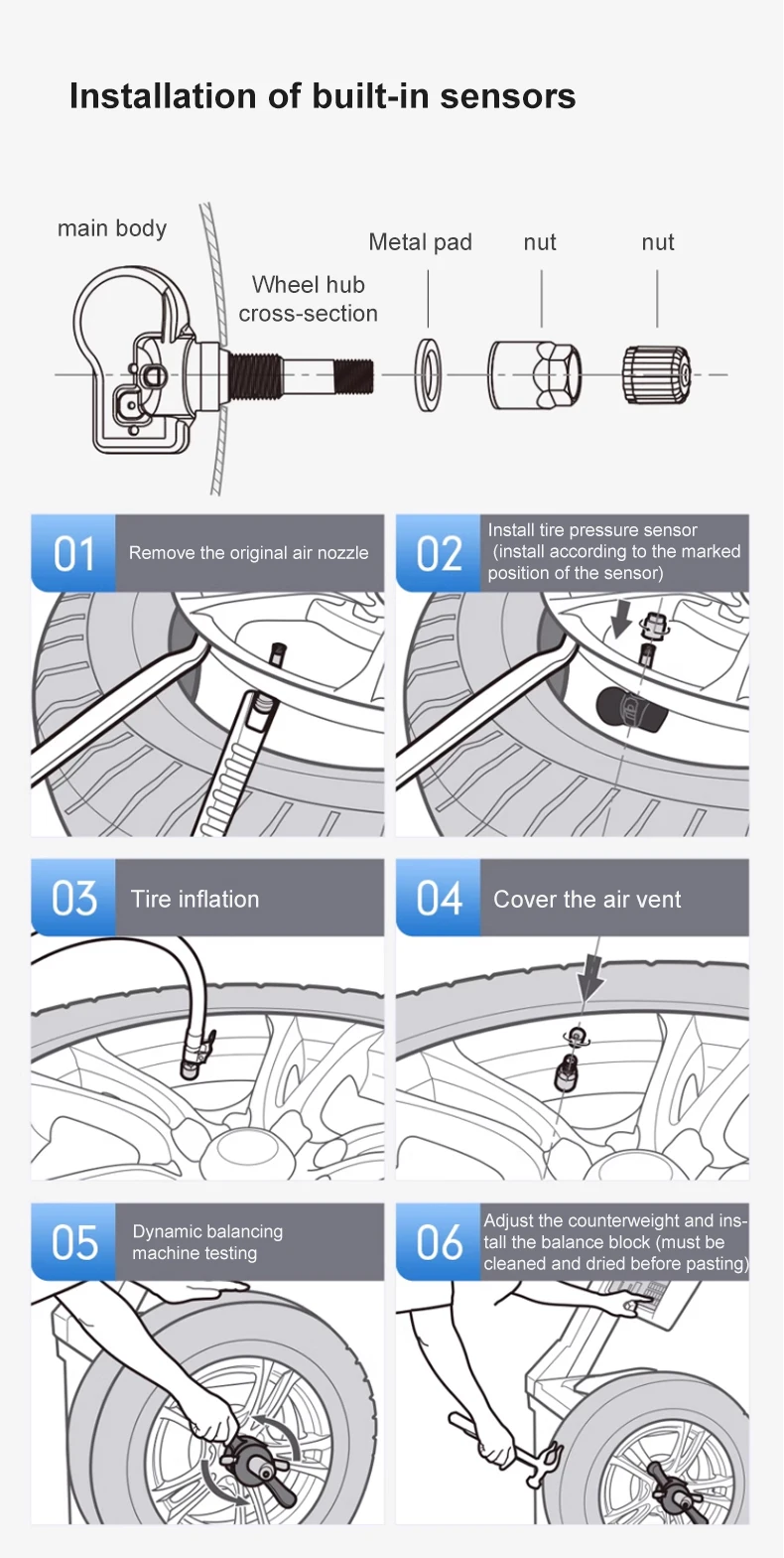

Встановлення вбудованих датчиків

Встановлення зовнішніх датчиків

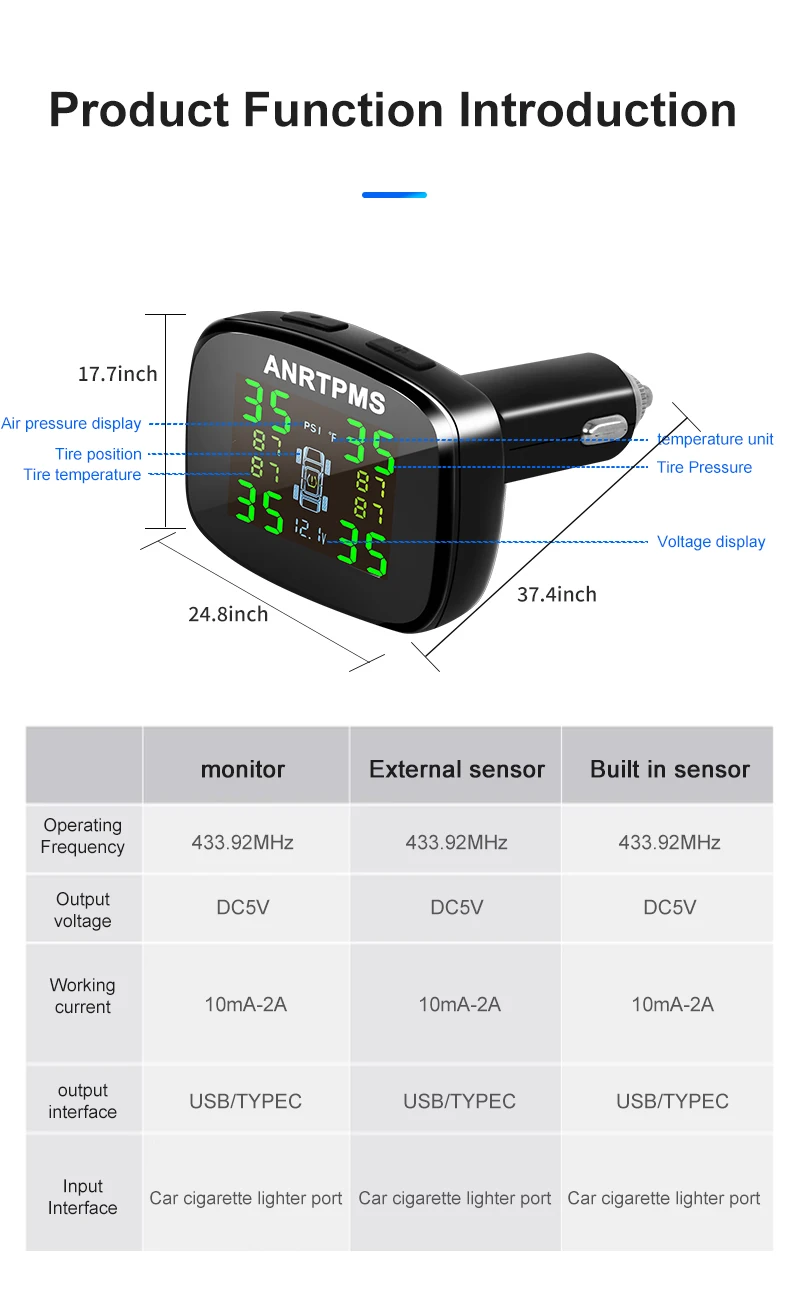

Вступ до функцій продукту

Фотографія сімейства продуктів

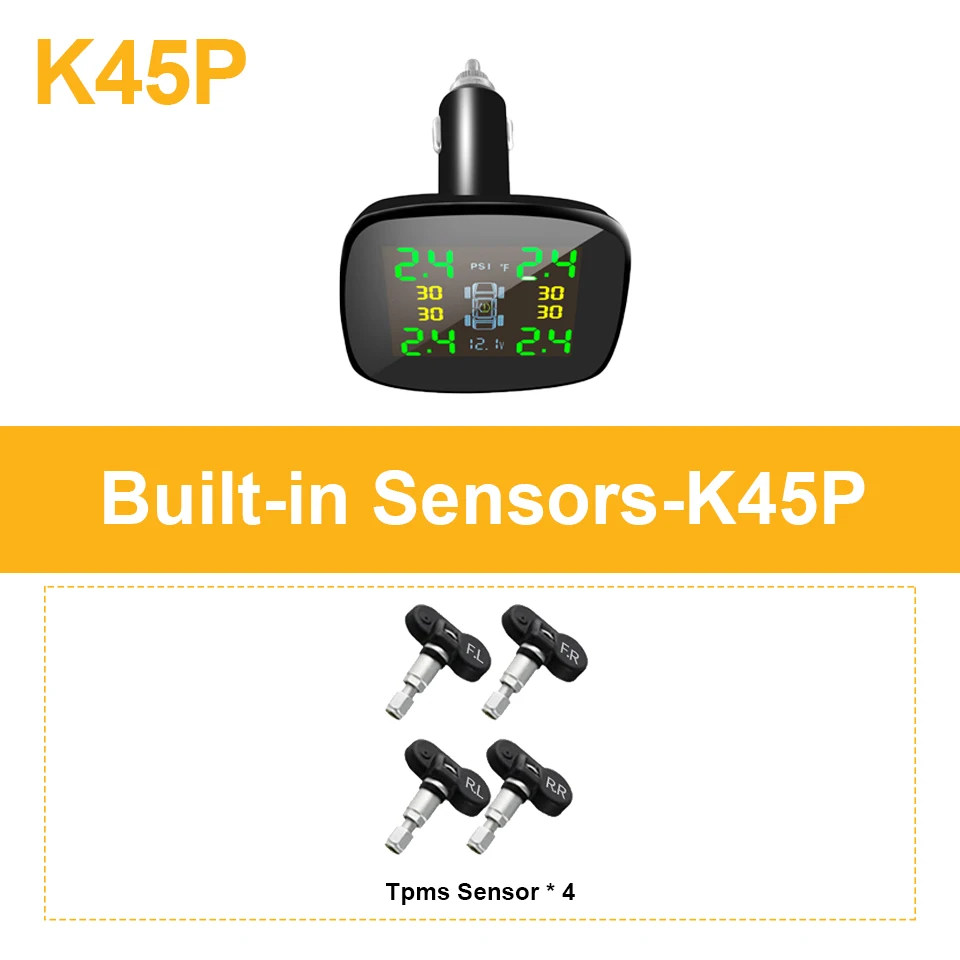

Вбудований датчик-K45P

ІНСТРУКЦІЯ З ЕКСПЛУАТАЦІЇ TPMS K45P

1. Призначення та сумісність

Виріб підходить для: 4-колісних седанів, позашляховиків, вантажних автомобілів, пікапів, фургонів і мотоциклів із тиском у шинах до 4,0 бар.

Не підходить для: вантажних автомобілів, автобусів і будівельної техніки.

2. Встановлення

2.1. Підготовка системи

Перед встановленням натисніть і утримуйте кнопку живлення протягом 3 секунд, щоб увімкнути систему. Підключіть USB-кабель для заряджання, щоб уникнути переходу екрана в режим сну через недостатній рівень заряду.

2.2. Встановлення зовнішніх датчиків

1. Відкрутіть оригінальний ковпачок вентиля шини.

2. Накрутіть відповідний датчик на вентиль.

3. Закріпіть датчик за допомогою гайки та багатокутного ключа. Надійно затягніть гайку, не докладаючи надмірного зусилля.

2.3. Встановлення вбудованих датчиків

1. Вийміть аксесуари датчика та приєднайте їх до відповідних отворів для гвинтів згідно зі схемою виробника.

2. За допомогою багатокутного ключа поверніть гайку, щоб зафіксувати датчик.

3. Після фіксації встановіть датчик усередині шини.

Встановлення вбудованих датчиків рекомендується доручити спеціалістам шиномонтажу.

2.4. Перевірка після встановлення

Якщо виникають несправності:

• Якщо дисплей не вмикається, зарядіть його за допомогою USB-кабелю або зарядного пристрою телефону.

• Якщо показники тиску не відображаються під час встановлення, виконайте сполучення датчиків із системою повторно.

• Якщо після початку руху показники тиску змінюються, це нормально: датчики починають передавати дані після того, як автомобіль проїде певну відстань.

3. Призначення системи

Після встановлення TPMS система в режимі реального часу контролює тиск і температуру в шинах.

Якщо виявлено відхилення від установлених значень, система подає попереджувальний звуковий сигнал. Це допомагає своєчасно виявляти потенційно небезпечні ситуації та підвищує безпеку водія й пасажирів.

Система також допомагає підтримувати належний тиск у шинах, зменшувати витрати пального та знос шин.

4. Функціональні характеристики

1. Відображення тиску та температури в шинах у режимі реального часу.

2. Контроль усіх чотирьох коліс.

3. Виявлення витоку повітря.

4. Попередження про перевищення встановлених значень тиску й температури.

5. Подвійне попередження — звукове та візуальне.

6. Налаштування діапазону тиску та температури.

7. Визначення положення шини без необхідності демонтажу датчика.

8. Одночасне відображення тиску й температури всіх чотирьох шин на одному екрані.

9. Методи сполучення та налаштування датчиків.

Примітка: система контролює тиск і температуру шин, але не може запобігти всім дорожньо-транспортним пригодам. Виробник не несе відповідальності за непрямі збитки або пошкодження, спричинені використанням виробу.

5. Елементи дисплея та кнопки керування

• U/S — налаштування одиниць вимірювання температури.

• P/T — тиск і температура.

• T/T — налаштування температури.

• U/S: установка блока — вибір одиниць вимірювання.

• P/T: задання тиску — налаштування граничних значень тиску.

• Psi / Bar — одиниці вимірювання тиску.

• De — налаштування за замовчуванням.

• M menu — меню та підтвердження.

• Кнопка з трикутником — права кнопка вибору.

• Кнопка живлення / ліва кнопка вибору — керування системою та вибір параметрів.

• USB — інтерфейс заряджання.

Позначення індикаторів

• A — індикатор сонячного живлення.

• B — попередження про низький заряд батареї датчика.

• C — попередження про витік повітря.

• D — попередження про високу температуру.

• E — сигналізація системи контролю тиску в шинах.

• F — попередження про високий тиск.

• G — попередження про низький тиск.

• H — стан батареї приймача.

• I — індикатор відсутності сигналу датчика.

• J — поточна температура шини.

• K — поточний тиск у шині.

6. Інші інструкції та технічні параметри

1. Система автоматично вимикається через 5 хвилин без вібрації автомобіля. Під час руху вона автоматично вмикається.

2. Заявлений строк служби батареї вбудованого датчика становить до 5 років, зовнішнього датчика — до 3 років. Фактичний строк залежить від умов використання автомобіля.

3. Параметри виробу:

   • Перетворення одиниць: 1 бар = 0,1 МПа = 14,5 фунта на квадратний дюйм (PSI).

   • Верхній поріг тиску за замовчуванням: 3,2 бар.

   • Нижній поріг тиску за замовчуванням: 1,8 бар.

   • Верхній поріг температури шини: 68 °C.

   • Діапазон налаштування верхнього порога тиску: 2,8–6,7 бар.

   • Діапазон налаштування нижнього порога тиску: 1,1–2,0 бар.

   • Діапазон налаштування температури: 40–90 °C.

   • Частота: 433,93 МГц.

   • Робоча температура приймача: від −20 до +80 °C.

   • Робоча температура датчика: від −40 до +90 °C.

7. Налаштування приймача

У режимі очікування натисніть і утримуйте кнопку M menu протягом 3 секунд, щоб увійти в меню налаштувань системи.

7.1. Початковий інтерфейс

У початковому інтерфейсі можуть відображатися одиниці вимірювання тиску, температури та положення автомобіля.

Після входу в основний інтерфейс коротко натискайте кнопку M 2–5 разів, щоб установити діапазон сигналізації тиску.

Натисніть кнопку M шість разів, щоб перейти до налаштування температури.

Натисніть кнопку M сім–десять разів, щоб налаштувати спарювання чотирьох шин окремо.

Натисніть кнопку M 11–14 разів, щоб перейти до налаштувань одиниць вимірювання та інших параметрів.

Натисніть кнопку M 15 разів, щоб перейти до пункту dF — налаштувань за замовчуванням. Натисніть праву кнопку вибору, щоб змінити значення, а потім натисніть M для підтвердження.

7.2. Налаштування одиниць вимірювання та порогів

У меню можна налаштувати:

• 0: одиниці вимірювання тиску — PSI або бар.

• 1: одиниці вимірювання температури.

• 2: максимальний поріг попередження про високий тиск.

• 3: мінімальний поріг попередження про низький тиск.

• 4: максимальний поріг попередження про високу температуру.

• 5: параметри обміну та належності датчиків.

• 6: вибір відповідного датчика.

• 7: перевірка виявлення вібрації.

Для перемикання або підтвердження пункту меню короткочасно натисніть M, після чого виберіть потрібний параметр лівою або правою кнопкою. Значення можна збільшувати або зменшувати.

Увага: під час встановлення, сполучення або заміни датчика необхідно правильно визначити його положення. Неправильне призначення датчика може призвести до некоректного відображення показників.

8. Сполучення датчиків

Наприклад, для переднього правого датчика:

1. Тривало натисніть кнопку M, щоб увійти в меню налаштувань.

2. Перейдіть до пункту сполучення датчиків.

3. Натисніть кнопку M, щоб вибрати відповідне колесо.

4. Натисніть праву кнопку вибору, щоб розпочати сполучення.

5. Після успішного сполучення система відобразить відповідні показники.

8.1. Вбудовані датчики

Якщо система не може сполучитися з датчиком, зніміть датчик і повторно виконайте процедуру сполучення.

8.2. Зовнішні датчики

Відкрутіть датчик, а потім установіть його знову. Якщо сполучення не вдалося, перевірте правильність вибору колеса та повторіть процедуру.

8.3. Сполучення під час руху

Якщо автоматичне сполучення не відбулося, після входу в меню сполучення датчиків рухайтеся зі швидкістю приблизно 25 км/год протягом 5–10 хвилин. Після завершення сполучення на екрані з'являться відповідні показники.

9. Налаштування часу

1. У режимі очікування натисніть і утримуйте кнопку M menu протягом 3 секунд, щоб перейти до налаштувань системи.

2. Двічі коротко натисніть кнопку M, щоб почав блимати індикатор години.

3. Змініть значення годин за допомогою лівої та правої кнопок.

4. Натисніть кнопку M, щоб перейти до налаштування хвилин.

5. Відрегулюйте хвилини за допомогою лівої та правої кнопок.

6. Натисніть і утримуйте кнопку M, щоб вийти з налаштувань після встановлення часу.

10. Заходи безпеки

1. Не використовуйте систему та не спостерігайте за її дисплеєм постійно під час руху автомобіля.

2. Якщо тиск або температура виходять за межі норми, негайно перевірте відповідну шину, щоб уникнути небезпечних ситуацій.

3. Неправильне встановлення датчика може вплинути на його роботу або пошкодити виріб. Встановлення має виконувати спеціаліст, який має відповідний досвід.

4. Більшість навігаторів, відеореєстраторів, динаміків та іншого потужного електронного обладнання може створювати електромагнітні перешкоди. Щоб не впливати на стабільність сигналу, приймач слід розташовувати на відстані понад 50 см від таких пристроїв.

Важливо: ця інструкція перекладена за наданими матеріалами виробника. Якщо окремі значення або послідовність пунктів у вихідному тексті були неоднозначними, перед використанням слід звірити їх з оригінальною документацією пристрою.
