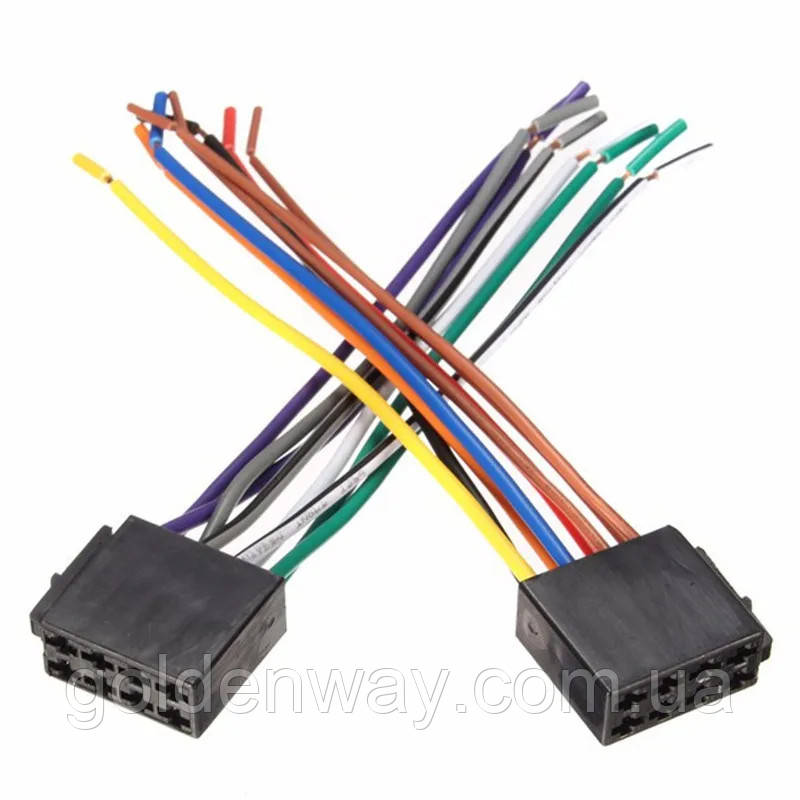

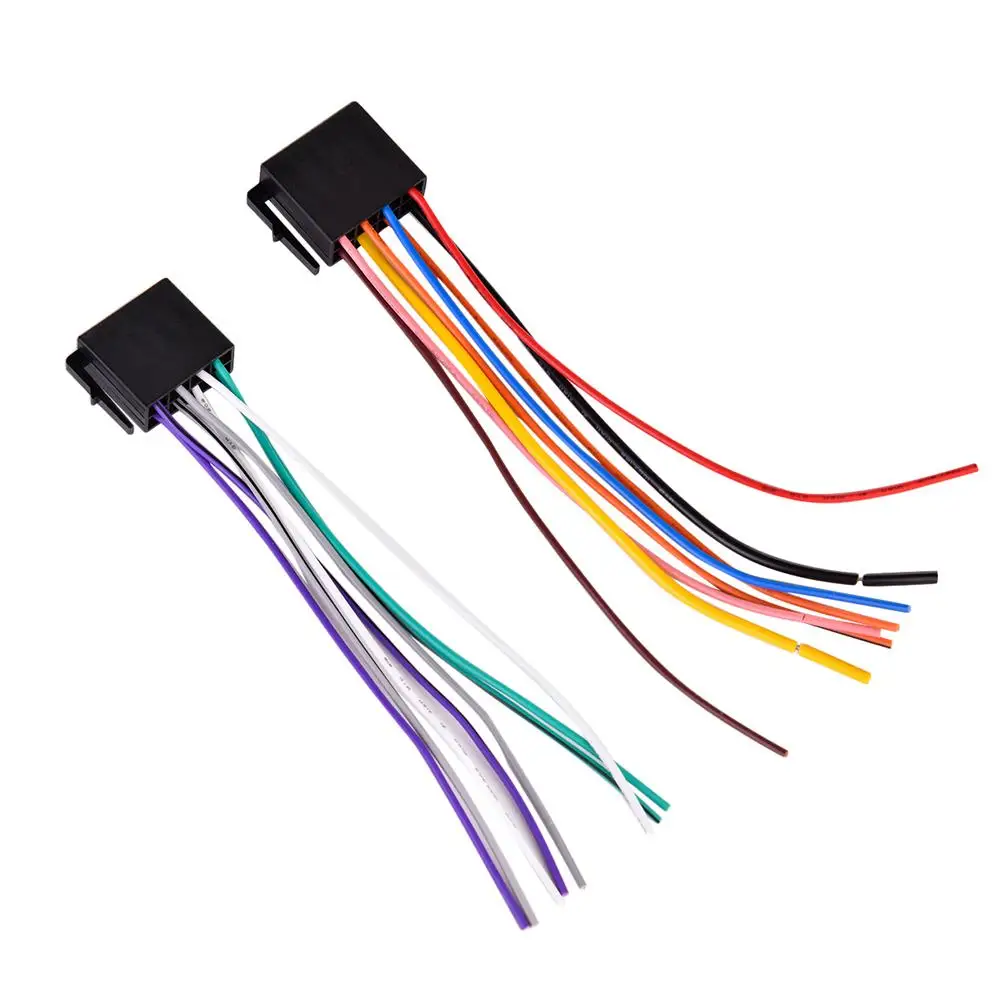

Універсальний автомобільний ISO роз'єм типу мама євророз'єм вставляється в MP5 магнітолу Перехідник ISO задіяні 16 контактів

Універсальний автомобільний ISO роз'єм типу мама євророз'єм вставляється в MP5 магнітолу Перехідник ISO задіяні 16 контактів

Усі перехідники Carav та ACVмають високу якість виготовлення. Ідеально підходять для встановлення в сучасних автомобілях. Розроблено з високою точністю, з урахуванням заводських умов. Даний перехідник є універсальним та застосовується на любій автомагнітолі та авто з стандартним ІСО роз'ємом.

Характеристики:

• Роз'єми виконаний  з пластику ABS вищої якості.
• Кабель забезпечує чудову гнучкість у поєднанні з відмінною якістю провідності сигналу.
• Тип перехідника: ISO (female)

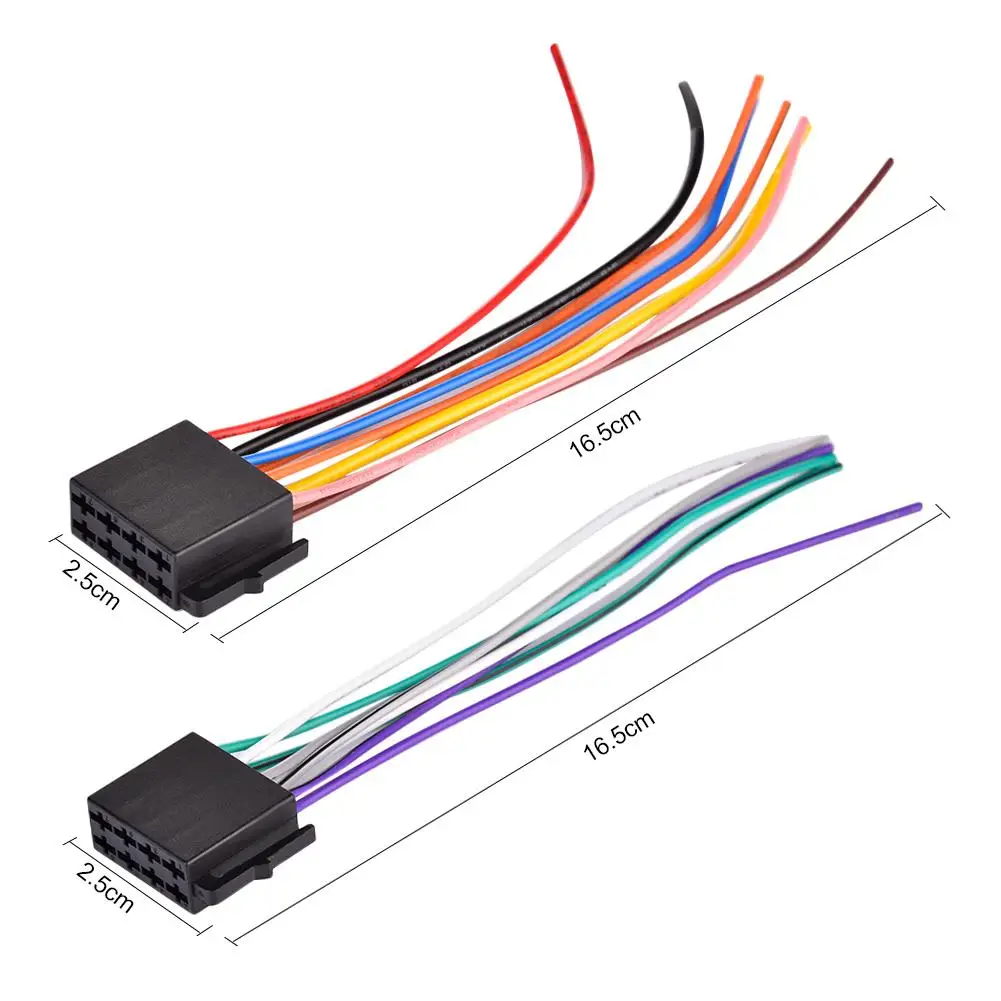

• Довжина: приблизно 15 см.
• Призначений для заміни автомагнітоли без втручання в штатну автомобільну проводку
• Роз'єми виконані у відповідності до заводських стандартів
• Мідні проводи забезпечують якісну передачу сигналу

Кабель A – відповідає за живлення та контроль пристроїв. Процес правильного підключення важливий для того, щоб автомагнітола була правильно приєднана до кабелів живлення, що забезпечить збереження налаштувань при заглушеному автомобілі. Для включення магнітоли необхідно підключити всього 3 дроти зі шлейфу А. Червоний, Жовтий, Чорний.
Червоний – підключається до сигнального дроту запалювання ACC (12V). Це необхідно для подачі напруги в момент увімкнення автомобіля, що забезпечує автоматичне включення магнітоли.
Жовтий – це кабель постійного струму +12V, що підтримує заряд, що йде від АКБ. Це підключення дозволяє бути автомагнітолі 2 дин постійно підключеної до мережі живлення та зберігати всі налаштування (дата, час, мова, еквалайзер тощо) навіть у вимкненому стані.
Чорний – мінусовий кабель, або як ще називають – маса чи земля (GND), замикає електроланцюг.

Кабель В – 8 пінів – виходів для підключення динаміків. Кольори, а також полюсність (плюси та мінуси) вказані на схемі. До кожного динаміка підключається два дроти + та -. Колір відповідає розташування колонки.
