Универсальная задняя и передняя камера GreenYi AHD 3AC301 бабочка два режима CVBS+AHD 1080P 1920x1080 угол 170 градусов рыбий глаз

Камера для парковки является универсальной, поскольку имеет два способа подключения: (возможность включения и выключения парковочных разметки  и изменить зеркальность для установки спереди автомобиля).

В камере реализована возможность переключения между цифровым и аналоговым видеосигналом (с помощью петли на проводе камеры), что позволяет подключить к любому устройству с видеовходом RCA.  Также камеры AHD менее чувствительны к помехам электропроводки автомобиля и в режиме AHD показывают более качественную и четкую картинку.

 Работа камеры осуществляется за счет питания 12 В. Устройство имеет пластиковый корпус, а также соответствует стандарту влажной и пылезащиты IP68, что позволяет видеокамере легко переносить негативные условия и служить своему владельцу как можно дольше. Большим плюсом стоит отметить высококачественную стеклянную оптику в металлическом кожусе, благодаря которой все нюансы не останутся без внимания. Видеокамера имеет стильный дизайн, который легко впишется в любой автомобиль и украсит его. Модель в целом имеет множество положительных характеристик, а также ее высокое качество, функциональность и надежность, наряду с демократичной стоимостью – обязательно порадуют своего избранника.

Обратите внимание! Камера имеет два режима работы.

• CVBS это стандартный режим работы, его поддерживают все автомагнитолы, и
• AHD режим,  как правила это магнитолы выше среднего класса, имеющие 8-ядерный процессор или 4G модем.
• Если ваша камера не заработала, то вам необходимо найти параметры камеры в атомогнитоли и установить правильные настройки для задней камеры, выбрав нужный режим работы. Кроме того, режим можно изменить также на самой камере  путем перерезания управляющего перемычки белого цвета
• Зеленая перемычка отвечает за включение и выключение парковочной разметки в камере.

Описание товара

Камера  стандарта AHD по сравнению с камерами на сенсорах CMOS и SSD, отражающими более качественную, детализированную и четкую картинку. Также камеры AHD менее чувствительны к помехам электропроводки автомобиля. (обязательное условие —  поддержка магнитолой или монитором камер стандарта AHD)

• Матрица с улучшенной светочувствительностью и цветопередачей в ночное время;
• HD Sony/OV2053HD 6 скляних  линз 14/16MM;
• Тип матрицы AHD 1080P;
• Камера имеет два режима работы. Разрешение AHD в первом режиме 1920х1080 и во втором режиме CVBS  1280х720; Режим меняется путем перереза управляющей перемычки оранжевого цвета
• Видеостандарты в разных режимах: CVBS: 1280x720P (NTSC/30HZ), AHD: 1920x1080P (PAL/25HZ)
• Горизонтальный угол обзора в первом режиме 170° при выборе режима AHD и 170° при выборе режима CVBS
• Металлический корпус;
• Стандарт пылевлагозащиты IP67;
• Тип разъема на магнитолу - RCA тюльпан;
• Размер под врезку 18.5 мм;
• Парковочные линии : Так (возможность включить или выключить путем перерезания управляющего перемычки зеленого цвета)
• Изменение зеркальности возможна  путем перерезания управляющего перемычки белого цвета
• Переворот по вертикали : Нет
• Напряжение бортовой цепи : 12В

Комплектация

• Камера
• Кабель для подключения 5,5 метра в комплекте (если нужен больший —  запрашивайте у продавца)
• Индивидуальная упаковка

Советы по стилю AHD1080P:

Пожалуйста, проверьте, поддерживает ли устройство Android камеру AHD1080P!

Если AHD1080P невозможно выбрать, камеры AHD1080P не поддерживаются!
Перейдите к настройке автомобиляектории Заводские настройки >Принудите настройки заднего хода (изображение)UN Выберите AHD1080P

Камеры с видеосигналом CVBS универсальны для всех мониторов, но AHD будут работать только с AHD монитором!

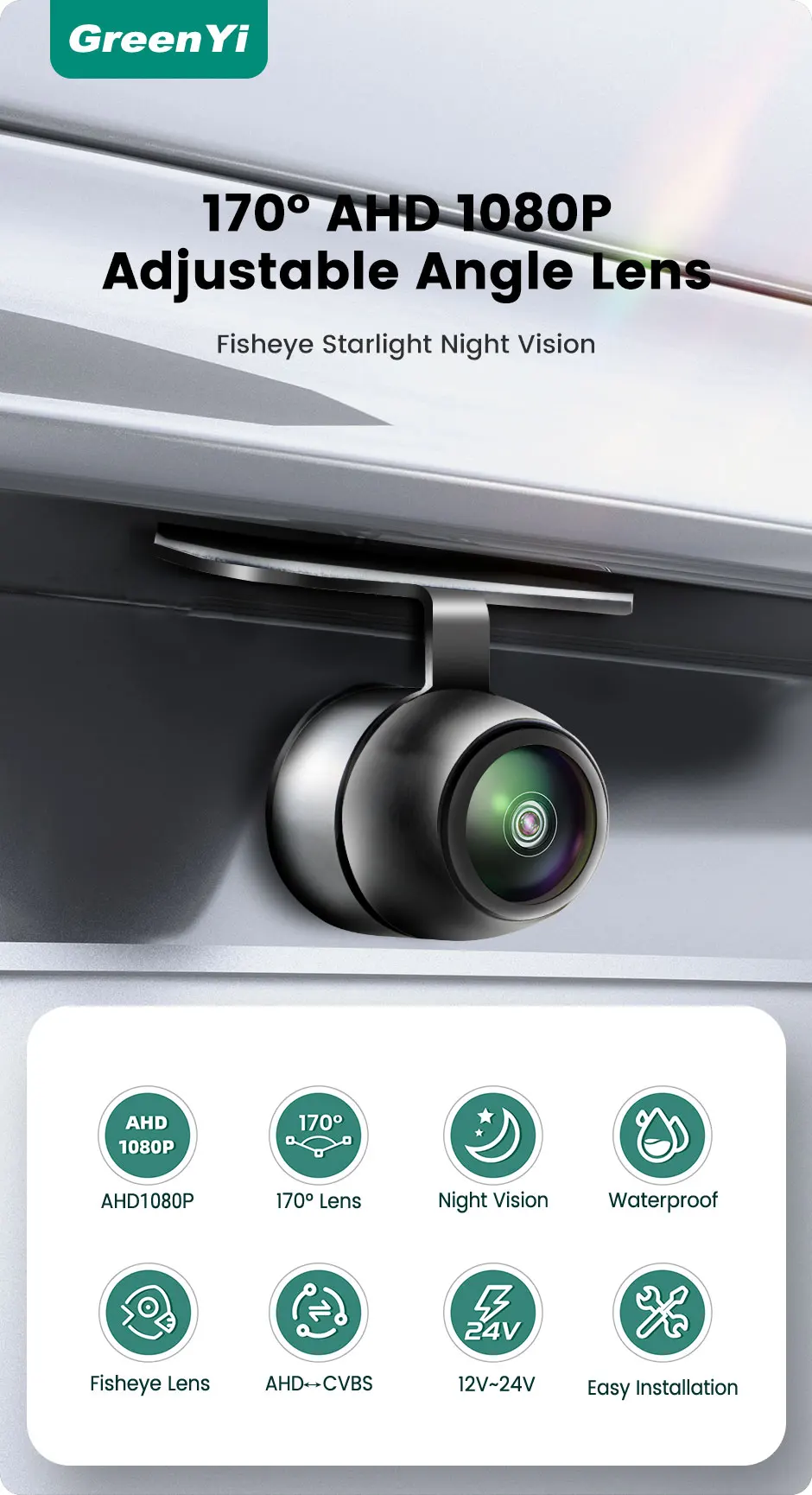

Широкий кут 170°

Золотой объектив «рыбий глаз» – реальный угол обзора 170°

Камера AHD1080P

Аналоговая технология высокой четкости

Ночное видение Top Starlight

Функция ночного видения Starlight позволяет правильно использовать камеру даже ночью

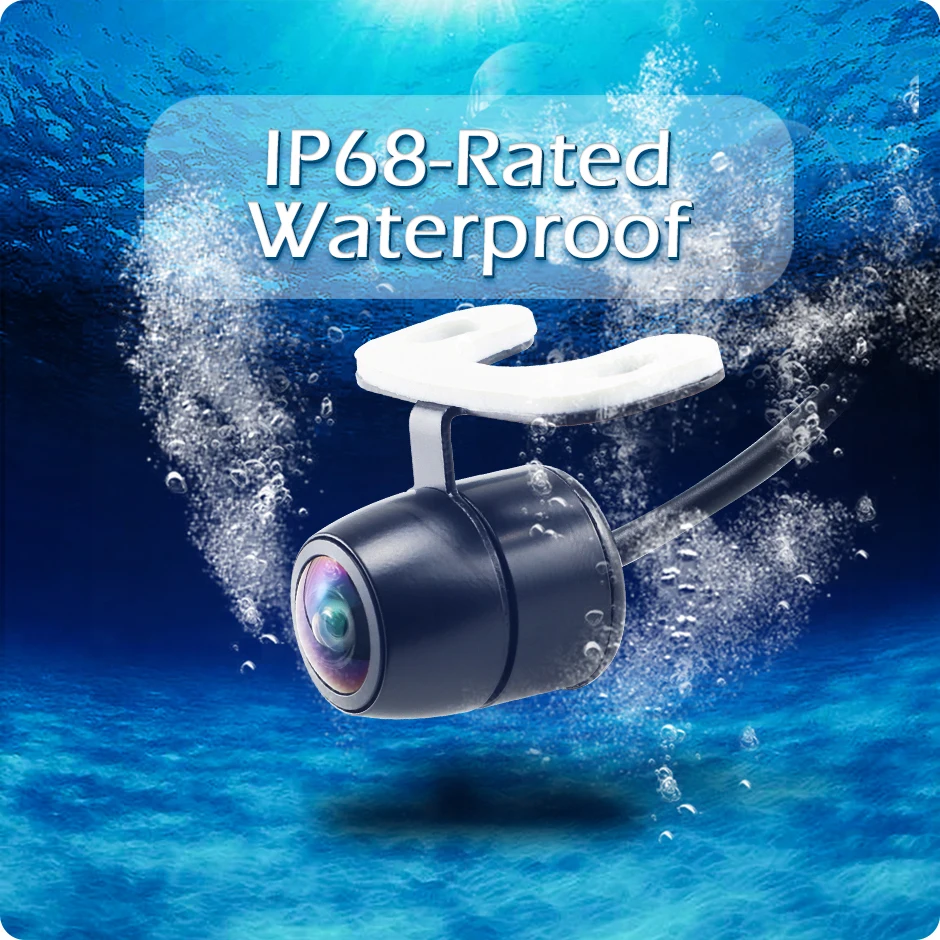

Водонепроницаемый

Камера заполнена водонепроницаемым силиконом, эффективная защита от сколов,
класс защиты IP68 для использования в экстремальных условиях

Контроль линии конверсии

Белый: управление зеркалами
Коричневый: управление сигналами
Зеленый: переключатель линии парковки

Чистый медный кабель

Видеокабель изготовлен из высококачественной чистой меди, что обеспечивает лучшее качество передачи видео, чем кабели, которые могут притягиваться магнитами.

Интегрированный модуль снижения

Поддержка DC12V~24V
Низкое энергопотребление, кабель никогда не нагревается.

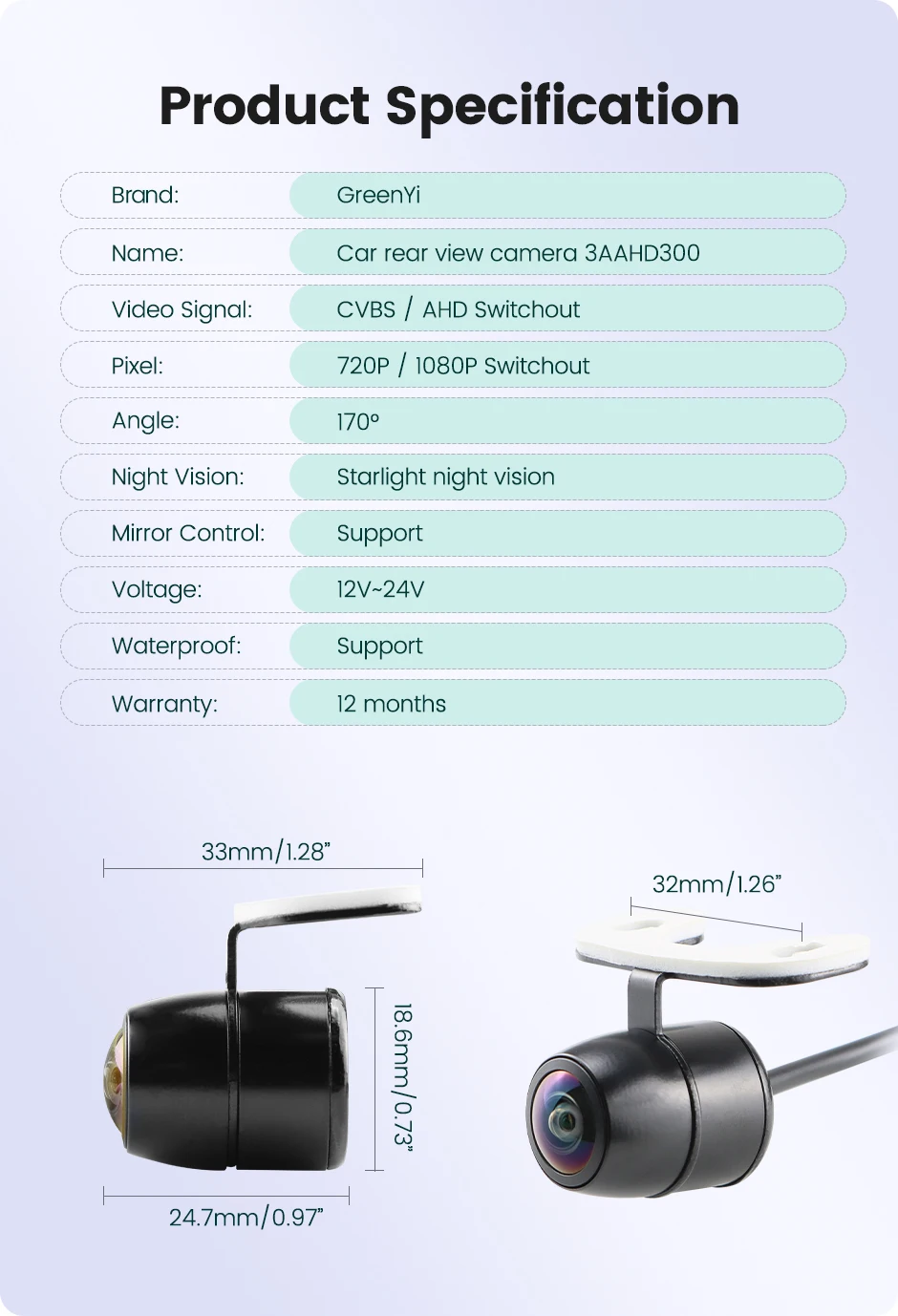

Спецификация продукта

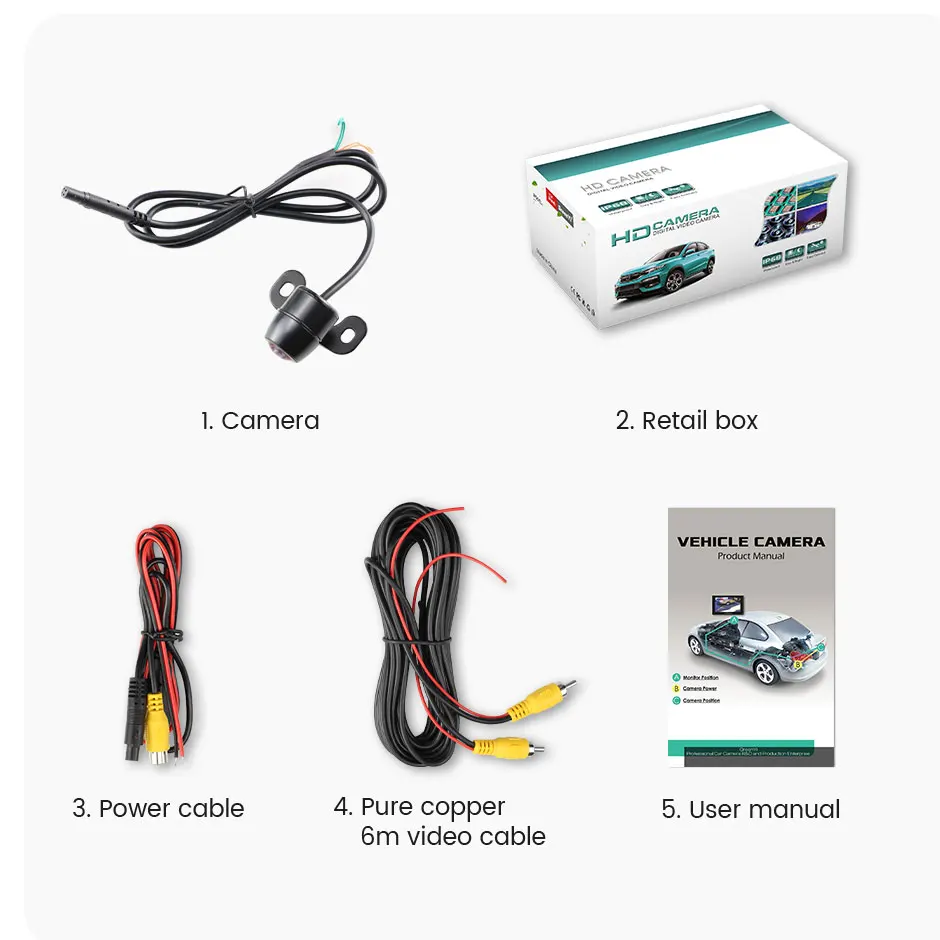

Пакет

1. Автомобильная камера GreenYi
2. Коробка
3. Кабель питания
4. Видеокабель из чистой меди 6 м
5. Инструкция пользователя

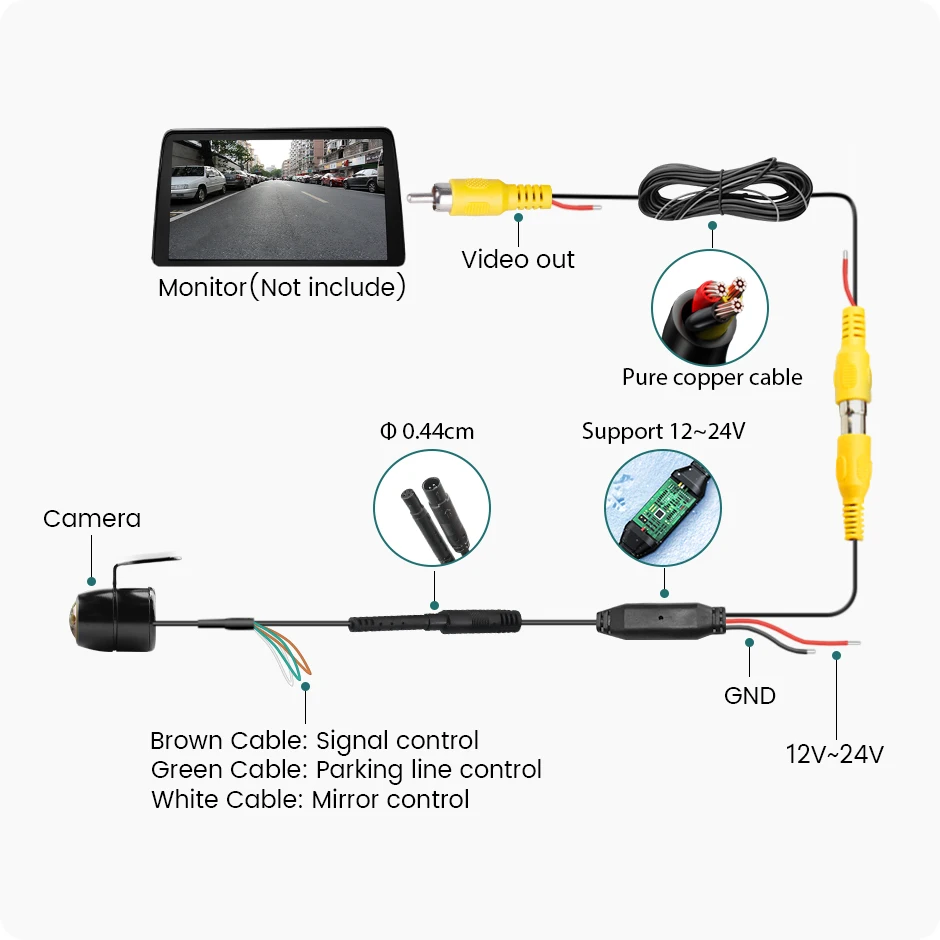

Схема установки

Самые частые вопросы:

После подключения камеры заднего вида на экране отсутствует сигнал, черный экран и нет изображения, что делать?

A) Пожалуйста, проверьте формат сигнала (AHD / CVBS), выберите правильный сигнал для запуска камеры.
B) Пожалуйста, проверьте подключение, красный провод запуска должен быть подключен к кабелю заднего фонаря и монитора.
C) Если у вашего монитора есть функция AUX-IN, вы можете подключаться к AUX-IN.
Совет: Камеры CVBS могут проверить работу на телевизоре. Универсальные камеры с 4-контактными штекерами можно установить только с помощью наших кабелей. Вы можете обратиться в службу поддержки клиентов, если у вас возникнут проблемы при установке.

После подключения камеры заднего вида экран отображает черно-белое изображение, что делать, если цвет отсутствует?

A) Выбор неправильной системы камеры (например, PAL/NTSC) приведет к черно-белому изображению на экране. Пожалуйста, выберите правильную систему для запуска камеры и перезагрузите питание камеры. Камера CVBS имеет систему NTSC, камера AHD1080P — систему PAL.
B) Пожалуйста, проверьте, работает ли линия 6M нормально, пожалуйста, замените ее другим кабелем 6M, чтобы проверить камеру.

Какие функции контролируются каждым из 3 кабелей камеры заднего вида?

Коричневый кабель : управление видеосигналом

• Камера AHD-CVBS720P:

По умолчанию (AHD) + (1280x720) + (170°)

Перережьте коричневый кабель →

(CVBS)+(1280x720)+(170°)

• Камера AHD1080P:

По умолчанию (AHD1080P) + (1920x1080) + (175°)

Отрежьте белый кабель →

(CVBS)+(1280x720)+(125°)

Белый кабель : управление зеркалом
• По умолчанию используется камера заднего вида (зеркальное отображение).
Отрежьте белый кабель →
Камера переднего вида (без зеркального отображения).
Вы также можете вручную повернуть область на 90°, чтобы достичь эффекта боковой камеры.

Зеленый кабель : управление линией парковки
• Если камера с линией парковки/камера не отображает линию парковки, вы можете отрезать зеленый кабель, а затем снова подключить питание камеры, что может изменить линию парковки.
